氣動薄膜小流量調節閥工作原理圖
2019/8/7-氣動薄膜小流量調節閥工作原理圖

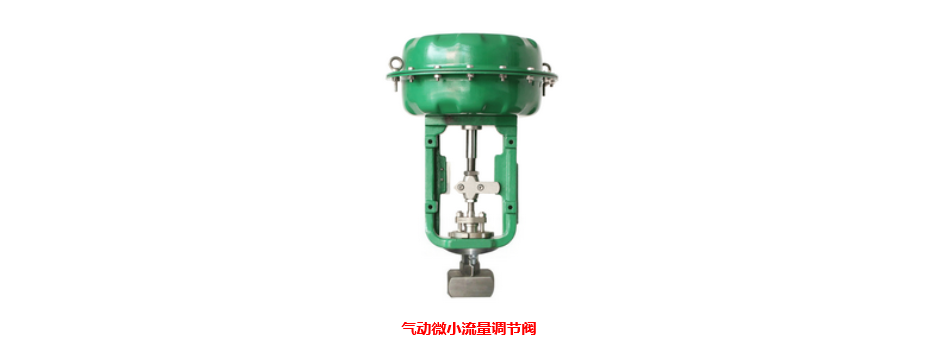

氣動小流量調節閥體積小、重量輕、性能高，用于微小流量的精確控制，例如在精密化工，科研機構中用其來對流量及壓力等進行精密的微控！氣動小流量調節閥通過結構改進提升了密封性能，從而提高了流量控制的精確性。
氣動小流量調節閥使用壽命長，調節精度高，特殊閥內件設計確保了細小的閥芯不易折斷，調節不干凈介質時，針對其節流間隙小的問題，通過設計預防了堵卡現象的發生，閥芯不容易堵塞，適用于液體、蒸汽等介質的小流量調節場合。
氣動小流量調節閥工作原理：
氣動小流量調節閥通過4-20mA信號來改變閥門開度變化，從而改變調節閥的截流面積，達到實現流量變化的目的！以壓縮空氣作為動力，通過電氣閥門定位器來控制氣源壓力的大小，使空氣作用于調節閥的橡膠膜片，膜片的收縮與擴張再帶動閥桿上下動作，從而達到控制介質的目的。調節器(DCS信號)通過電氣閥門定位器，將電信號轉換為氣信號作用在調節閥的膜片上，膜片壓縮彈簧帶動調節閥閥芯動作來控制閥門開度，從而實現對被調介質的調節，根據工藝需要，調節閥分為氣開閥(故障關)和氣關閥(故障開)。
氣動小流量調節閥有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長，更小的流量系數選擇增加了該閥的使用，Kv值較小，多用于精確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上�；菹拈y門制造有限公司官網：m.11y96w.cn。
