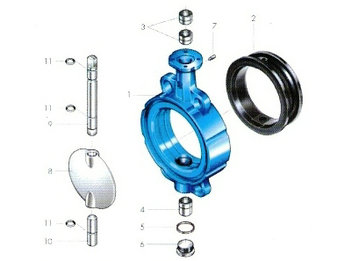

蝶閥的優缺點及結構圖
2019/8/16-蝶閥的優缺點及結構圖
蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節。蝶閥全開到全關通常是小于900， 蝶閥和蝶桿本身沒有自鎖有力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使碟板具有自鎖能力，使碟板停止在任意位置，還能改善閥門的操作性能。
工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
（一）蝶閥的優點：
1，啟閉方便迅速、省力、流體阻力小，可以經常操作。
|
2，結構簡單，體積小，重量輕。
3，可以運送泥漿，在管道口積存液體最少。
4，低壓下，可以實現良好的密封。
5，調節性能好。
（二）蝶閥的缺點：
1，使用壓力和工作溫度范圍小。
2，密封性較差。
（三）蝶閥的安裝與維護：
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
|
