您當前的位置--首頁 > 產品中心 > 氣動法蘭三通球閥

氣動法蘭三通球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動球閥
名    稱: 氣動法蘭三通球閥
型    號: Q644/Q645
檢索關鍵字: Q644、Q645氣動法蘭三通球閥,氣動球閥

Q644、Q645氣動法蘭三通球閥產品說明:

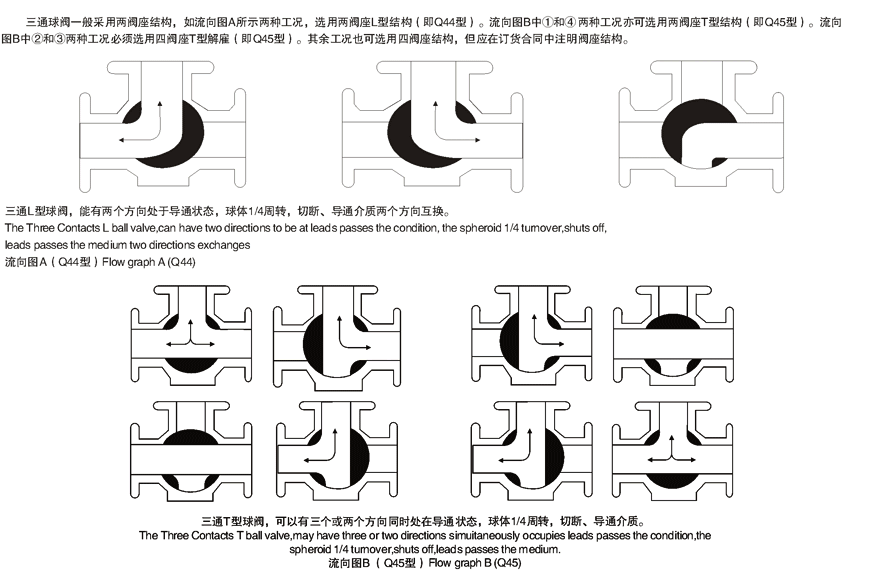

Q644、Q645氣動法蘭三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型三通球閥用于介質流向的切換,能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
產品特點:

1、三通球閥使用壽命長,流通能力大,阻力小。
2、 緊密可靠、密封性好,在真空系統中也已廣泛使用。
3、 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
4、 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
5、氣動三通球閥、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化。
6、三通球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

產品零部件材料:
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100~300mm
輸出力矩 3~10000N·M 公稱壓力 PN0.1~1.6MPa
任選功能 雙作用、但作用零件材料 閥軸材質 304/316不銹鋼
零件材料 殼體:鋁合金表面陽極化處理。
端蓋:鋁合金表面噴塑處理。
活塞/齒條:鋁合金
閥體材質 球墨鑄鐵、碳鋼、304/316/316L不銹鋼
密封O型圈 丁睛橡膠=NBR70 球體材質 碳鋼、304/316/316L不銹鋼
軸承墊圈/導環 塑料 閥座密封 F4、金屬密封
動作時間 1-5秒 結構形式 中線偏心
環境溫度 -20°~90° 溫度 F4≤180℃、金屬密封≤425℃
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質 紙漿、礦漿、煤漿、水、石油、粘性流體等
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1
特點 防卡死、阻力小、動作穩定

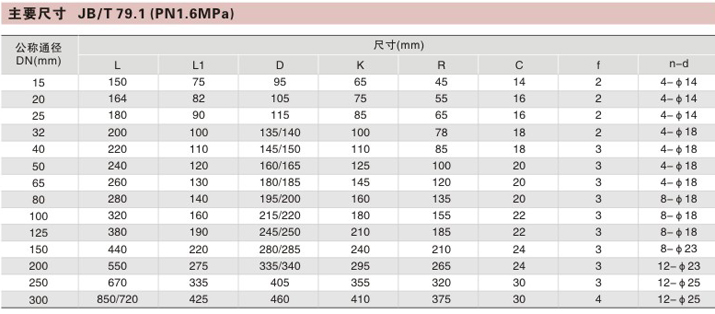

產品外形及結構尺寸:

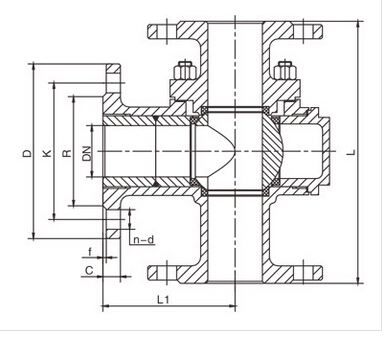

T型:

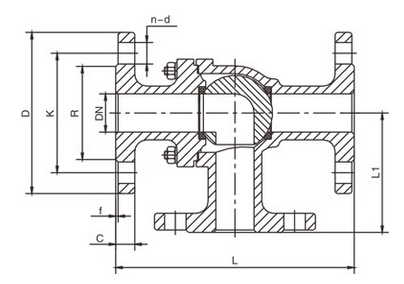

L型



聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:m.11y96w.cn
