Q611F氣動絲扣三片式球閥是由氣動執行器和三片式絲扣球閥組成。閥體鑄造采用國外引進的先進工藝,結構合理、造型美觀。氣動三片式球閥體積小,是由三部分閥殼組成,由四只較長螺栓從兩端夾住中間閥體與閥球而成。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。一般用于氣體、水、油、及某些腐蝕性液體等。 |
氣動絲扣三片式球閥產品特點: |
|
1、結構簡單、體積小、重量輕,開關速度快。 2、流體阻力小,其阻力系數與同長度的管段相等。 3、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。 4、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。 5、緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。 6、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。 |
氣動絲扣三片式球閥主要零件材質說明: |
|
零件名稱 |
三片式球閥要部件材質清單表及溫度說明 |
WCB |
CF8-304 |
CF8M-316 |
閥體 |
WCB |
CF8-304 |
CF8M-316 |
球閥 |
304 |
304 |
316 |
閥座密封 |
PTFE |
PTFE |
PTFE |
閥桿 |
304 |
304 |
316 |
工作溫度 |
≤150℃ |
≤150℃ |
≤150℃ | |

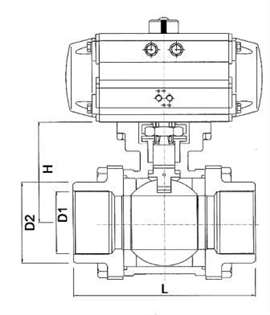

氣動絲扣三片式球閥連接尺寸詳表: |
|
通徑 |
英寸 |
尺寸 |
螺紋標準 |
L |
D1 |
D2 |
H |
NPT BSP PT DIN |
8 |
1/4 |
75 |
10.6 |
14.2 |
42 |
10 |
3/8 |
75 |
12.7 |
17.8 |
42 |
15 |
1/2 |
75 |
15 |
21.8 |
42 |
20 |
3/4 |
80 |
20 |
27.3 |
49 |
25 |
1 |
90 |
25 |
34 |
58.5 |
32 |
1 1/4 |
110 |
32 |
42.8 |
63 |
40 |
1 1/2 |
120 |
38 |
48.9 |
71 |
50 |
2 |
140 |
50 |
61.4 |
78 |
65 |
2 1/2 |
185 |
63.5 |
74 |
100 |
80 |
3 |
205 |
76 |
90 |
109 |
100 |
4 |
240 |
100 |
115.4 |
140 | |
